Оребрённые ТЭНы для нагрева воздуха — тепловые пушки, сушильные камеры, калориферы вентиляции. Лента оребрения увеличивает теплоотдачу в 10–15 раз. Алюминий, нержавейка, углеродистая сталь. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать оребрённый ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Домодедоводоставка

Современные оребренные трубчатые электронагреватели (ТЭНы) представляют собой передовые решения в области нагревательной техники. Разработанные с учетом последних технологических достижений, они обеспечивают высокую эффективность и надежность в самых требовательных условиях эксплуатации.

Использование инновационных материалов, включая высококачественную нержавеющую сталь AISI 304 и AISI 316, углеродистую сталь, медь, а также специальные сплавы с покрытием из цинка или тефлона, позволяет нашим ТЭНам обеспечивать длительный срок службы даже в агрессивных средах. Разнообразие форм – от U-образных до скрепкообразных – гарантирует идеальную интеграцию в любое оборудование.

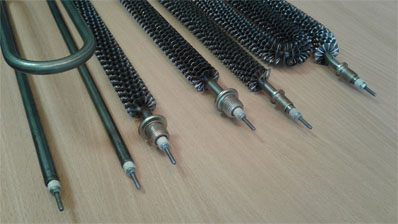

Оребрённый ТЭН (ТЭНР) — трубчатый нагреватель с поперечными металлическими рёбрами, надетыми на несущую трубку с натягом или приваренными к ней. Рёбра увеличивают площадь теплоотдающей поверхности в 10–15 раз по сравнению с гладкой трубкой того же диаметра и длины.

Гладкий воздушный ТЭН (без рёбер) применяется там, где требуется минимальное гидравлическое сопротивление или нагрев загрязнённого воздуха с пылью — рёбра в таких условиях забиваются. Оребрённый ТЭНР эффективнее в чистых и фильтрованных потоках: вентиляция, калориферы, сушка.

Конструкция аналогична водяному ТЭН: нихромовая спираль в MgO-наполнителе внутри трубки. Отличие — удельная мощность ограничена 1,5–2,5 Вт/см² для воздушной среды (у жидкостных допускается до 8 Вт/см²), так как воздух отводит тепло значительно хуже.

Индивидуальные решения и настройки

нержавеющей стали (Т)c уд. мощностью 5

0 Вт/см. кв

углеродистой стали (S) c уд. мощностью 2

2 Вт/см. кв

углеродистой стали (R) c уд. мощностью 3

1 Вт/см. кв

углеродистой стали (O) c уд. мощностью 5

5 Вт/см. кв

Формы воздушных ТЭНов

Прямой (Ф1)

Стандартная форма. Вставляется в секцию воздуховода или каркас калорифера. Длина активной части 200–1500 мм.

U-образный (Ф2)

Вывода токоподключения на одной стороне. Удобен при боковом монтаже в корпус — нагреватель крепится одной пластиной.

W-образный (Ф3/Ф4)

Три или четыре колена. Максимальная мощность при ограниченной длине секции. Используется в компактных калориферах и тепловых пушках.

Спиральный (Ф9)

Трубка согнута в плоскую спираль. Равномерный обогрев по площади. Редкая форма, изготавливается по чертежу.

Технические параметры ТЭНР

Диаметр трубки (несущей)10 — 16 мм

Мощность0,2 — 4 кВт

Напряжение24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (воздушная среда)

Удельная мощностьдо 2,5 Вт/см² (оребрение) / 1,0 Вт/см² (гладкий)

Материал рёберСталь Ст.3, алюминий АМц, нержавейка 12Х18Н10Т

Шаг рёбер3 — 10 мм

Высота рёбер8 — 20 мм

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Наиболее распространённое исполнение для воздушных ТЭН. Гайки крепят шину, клеммную колодку или кабельный наконечник.

Резьбовые фитинги G или M

Применяются, если ТЭНР нужно монтировать в корпус через резьбовую пробку.

Проводные выводы

Стеклотканевый или кремнийорганический провод сечением 0,75–2,5 мм², длина 200–500 мм. Подходит для прямого подключения без промежуточных клемм.

Клеммная колодка

Керамическая или металлическая колодка на монтажной пластине. Удобна при эксплуатации в условиях вибрации и высокой температуры.

Где применяются воздушные и оребрённые ТЭНы

Приточно-вытяжные вентиляционные установки

Калориферы для сушильных камер

Тепловые завесы

Инфракрасные нагревательные панели

Нагрев технологических газов

Конвекторы промышленные и бытовые

Маркировка воздушных ТЭНов и ТЭНР

ТЭНР 120 А13/2,0 О 220 Ф1 Оребрённый · длина 1200 мм · Ø 13 мм · 2 кВт · воздух в потоке (О, нержавейка) · 220 В · прямой (Ф1)

ТЭНР 60 А13/1,0 О 220 Ф2 Оребрённый · длина 600 мм · Ø 13 мм · 1 кВт · воздух в потоке (О) · 220 В · U-образный (Ф2)

ТЭНР — с лентой оребрения. Материал рёбер указывают дополнительно: ст. — сталь, ал. — алюминий, нж. — нержавейка. Шаг рёбер 2–6 мм.

Вопросы и ответы

В чём разница между воздушным и водяным ТЭН?

Конструктивно они идентичны, но воздух отводит тепло в 50–100 раз хуже воды. Поэтому удельная мощность воздушного ТЭН — не более 1,5–2,5 Вт/см² против 4–8 Вт/см² для водяного. Превышение лимита приводит к перегреву оболочки и быстрому выходу из строя. Материал оболочки воздушных ТЭН — обычно нержавеющая или жаростойкая сталь.

Что такое оребрение и зачем оно нужно?

Поперечные рёбра — это металлические пластины (сталь или алюминий), плотно посаженные на несущую трубку. Они многократно увеличивают площадь контакта нагревателя с воздушным потоком. Оребрение повышает теплоотдачу в 10–15 раз, что позволяет разместить в стандартной секции вентустановки в несколько раз большую мощность.

До какой температуры работают стальные и алюминиевые рёбра?

Стальные рёбра (Ст.3) — до 450 °C, нержавеющие — до 700 °C. Алюминиевые рёбра (АМц) ограничены 300 °C: выше этой температуры алюминий резко теряет прочность и ребро начинает деформироваться. Для сушильных камер и промышленных калориферов с высокими температурами используют стальное или нержавеющее оребрение.

Какой шаг рёбер выбрать?

Малый шаг (3–4 мм) — максимальная площадь поверхности, но высокое гидравлическое сопротивление и склонность к засорению пылью. Шаг 6–10 мм — компромисс для систем с умеренно загрязнённым воздухом. Если воздух содержит волокна, опилки или жиры — лучше гладкий ТЭН или шаг не менее 10 мм.

Можно ли использовать ТЭНР в вентиляционной приточной установке?

Да, это одно из основных применений. Нагреватели монтируются в воздуховод перпендикулярно потоку. Важно обеспечить скорость потока воздуха не менее 2–3 м/с — при меньших скоростях ТЭН перегревается. Рекомендуется термостатическая защита с отсечкой при температуре > 60 °C на выходе.

Почему у меня ТЭНР перегорает в сушильной камере?

Три наиболее вероятные причины: 1) удельная мощность завышена — снизьте до 1,5 Вт/см²; 2) скорость потока воздуха мала — менее 1 м/с; 3) камера не герметична, ТЭН работает с перегревом из-за конвекционного застоя. Проверьте также, что напряжение в сети не превышает номинал ТЭН более чем на 10%.

Заказ в Домодедово

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Домодедово — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
